ASSISTANT MAILLAGE DE POINTS

Dans cet assistant, on se propose d'effectuer un maillage sur un ensemble de points.

Logiciel utilisé : RD12 1.42 sous AutoCAD LT 2002


  • On part d'un relevé de points topographiques en 3D. Dans le menu SI 3D, cliquez sur « Centre de contrôle »

  • Le centre de contrôle 3D apparaît : le dessin ne contenant que des éléments du même terrain (points 3D dans le calque 'P'), cliquez simplement sur 'Suivant calque'.

  • Sélectionnez les éléments du terrain. Ici on n'a qu'un nuage de points 3D.


Une note d'information reste affichée jusqu'à la fin de la sélection.

  • Le centre de contrôle réapparaît : désormais vous disposez d'un groupe, « P » ici contenant 331 points.

  • Sélectionnez le groupe 'P' puis cliquez sur 'Maillage triangulaire' et faîtes 'OK'.

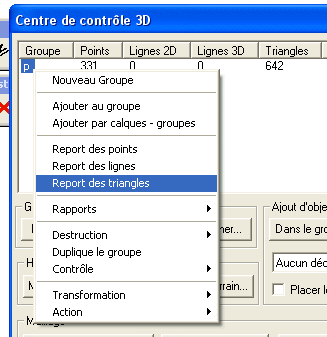

  • Le centre de contrôle affiche maintenant le nombre de triangles calculés. L'affichage du maillage n'est pas nécessaire pour la suite, Mais ici on va tout de même l'afficher : faîtes un clic droit sur le groupe et cliquez 'report des triangles'.

  • Il suffit alors de fermer le centre de contrôle pour voir le maillage
