ASSISTANT ADAPTATION D'HELMERT

Dans cet assistant, on se propose de remettre une image vectorisée dans son système de coordonnées en utilisant les informations de son carroyage.

Logiciel utilisé : RD12 2.7 sous AutoCAD LT 2000


  • Dans le menu SI Outils/Compensation, cliquez sur « Compensation d'Helmert »

  • Nous ne possédons pas encore de points de calage, on va donc les saisir en pressant Ajouter des points de calage.

  • Avec la molette de la souris, on effectue un zoom sur le premier point et on clique dessus.

  • Il faut donner ses coordonnées réelles qui ne sont pas dans notre DWG : place à la saisie manuelle en ligne de commande !.

  • On répète ces opérations pour les autres points. On travaille sur 4 points de calage.



Le point 2 est saisi



Puis le point 3...

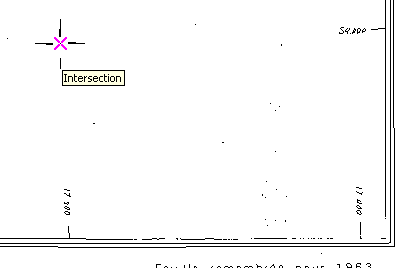

Et enfin le point 4

  • Cliquez sur la croix rouge pour sortir de la saisie.

  • De retour dans la configuration, nous ne constatons aucun écart significatif de calage, on procède donc à la compensation des entités en pressant Compenser toute entité.

  • Il nous est proposé de dupliquer ou non les entités. Option que nous ne retenons pas ici.

  • Notre image vectorisée est dans son repère !

  • Voici un zoom montrant que l'opération s'est correctement effectuée :


On place la souris au-dessus d'une croix de carroyage


Et on contrôle dans l'affichage des coordonnées que le point est correct.
Note : Il s'agit bien sûr d'un contrôle rapide. Le vrai contrôle se fait avant la modification des entités, en étudiant les écarts affichés.
