ASSISTANT METRES

Dans cet assistant, on se propose de réaliser un métré pour un aménagement d'espaces verts.

Logiciel utilisé : RD12 3.0 sous AutoCAD LT 2004

• Avertissement : les métrés utilisent des données généralement externes au DWG. Ici nous avons choisi des données décrites dans un fichier de tableur (CSV) afin de montrer une des nouveautés de la version 3 : les tables de jointures. Cependant, on aurait pu créer des métrés avec des données dans une base de données SQL (access ou autre) ou dans les entités elles-mêmes.
  Les données utilisées pour cet assistant ainsi que le DWG sont présents dans le dossier exemple.

• En étape préalable, on utilise un tableur (voir dossier exemple de RD12) comme Excel de Microsoft. On décrit un élément de métré par ligne contenant code d'identification unique, famille, unité, prix unitaire, filtre,... Les filtres de l'exemple sont simples : entités, calque et couleur. Mais on pourrait utiliser l'écriture complète pour définir des filtres complexes. Reportez-vous à la documentation pour cela.
  Il y a deux marqueurs particuliers qui doivent apparaître en première de colonne : « TPLDEF: » indique que les lignes qui suivent sont des propriétés (nom en colonne A, valeur en colonne B) qui pourront être utilisé par le rapport; « TPLTBL: » indique que la ligne qui suit donne les libellés de colonnes et qu'à la suite se trouvent les divers éléments de métrés.
  Il est nécessaire que la colonne de filtres d'entité s'appelle FILTRE

• Ensuite exportez votre configuration au format CSV (fichier ASCII avec des points-virgules comme séparateur et guillemets pour encadrer les textes). Vous trouvez cette fonction dans le menu Fichier/Enregistrer-sous ou Fichier/Exporter de votre tableur.

Résultat visualisé avec le bloc-note de Windows

• Les métrés sont en fait des rapports d'entités. Pour le créer, menu SI Outils/Styliste et sélectionnez les rapports d'entités.

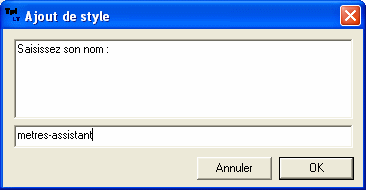

• On réutilise le rapport existant Métrés. Sélectionnez-le et utilisez le menu de la flèche noire pour le dupliquer. Indiquez le nom de votre métrés.

• Il faut relier ce rapport avec les données du CSV : cela se fait par jointure. Dans la fenêtre de configuration faites un clic droit dur le bouton G/D de la jointure (à droite)..

• Avec le menu contextuel (clic droit) ajouter une nouvelle table de jointure. Renseignez le nom, la désignation et le fichiers CSV (ici métrésveget300.csv du dossier exemple).

• La jointure est ajoutée (on aurait pu le faire également par SI Système>Jointure). Validez la fenêtre et faîtes un clic gauche maintenant sue le bouton GD de la jointure pour sélectionner celle construite.

• Si vous souhaitez un tri sur une autre colonne que celle par défaut, utilisez le bouton « ... » à sa droite. De même si la colonne de regroupement des éléments de métrés (appelée aussi famille) change utilisez le bouton « ... ».

• En pressant le bouton « Détails », vous découvrez les détails du rapport. Sans rentrer dans les détails ici, vous pouvez simplement modifier les libellés. Validez la fenêtre et le styliste, la préparation est terminée.

• Pour utilisez votre nouveau métrés, utilisez le menu SI Outils>Rapports d'entités, métrés>Tout rapport, puis sélectionnez le métrés à exécuter et ensuite les entités du DWG.

• Une fois la sélection faîtes, indiquez le format de rapport

• Le rapport apparaît. Le voici obtenu par copier/coller :
